方案背景
二維碼在國內一次大范圍的應用是2010年1月1日起，新版火車票的發售。新車票最大的特點就是一維條碼變成了方形圖案的二維條碼，防偽功能變得更強，且驗證起來更便捷，上車時乘務員只要拿著機器一刷便知票的真假。二維條碼作為一種全新的自動識別和信息載體技術，其經濟性和可靠性正在被越來越多的人所了解和認知。

而商業企業在卷煙分揀過程中也開始植入二維條碼技術，即在“打碼到條”流程的最后一個環節增加條煙二維條碼，并在條煙二維條碼上寫入每條卷煙的工業出廠信息(包括品牌、規格、產地、時間、批號等)、零售客戶訂單信息(包括客戶、訂單時間等)及防偽信息。當卷煙到達零售終端市場后，零售客戶用零售終端信息系統，識別解析條煙上的二維條碼，讀出工業出廠信息和零售客戶訂單信息，并將獲取的數據記錄在零售終端信息系統客戶數字化營銷模塊上。卷煙流通到消費者手中后，消費者通過手機二維條碼查詢平臺，就可獲取該條卷煙流通渠道信息及真?zhèn)巫R別服務。

通過應用二維條碼技術，一方面，確保從商業企業到零售終端市場這一環節的卷煙流通渠道規范，實現了卷煙生產經營活動的規范，從而保障了國家利益；另一方面，確保消費者在購買卷煙后能通過手機快捷地查詢到卷煙流通渠道信息，實現了卷煙防偽，從而保護了消費者的利益。

紅云紅河煙草(集團)有限責任公司基于不同需求，在件煙或包煙上已經實現了二維條碼技術的應用。

方案描述

現狀

1.原有軟包煙封口標簽底色為黑色，無法完成黑色二維條碼列印。

2.條碼列印設備列印標簽最大寬度為209mm ，整卷標簽寬度為420mm 標簽寬度過寬，最高配條碼列印設備無法完成此寬度的標簽列印

3.整卷卷心直徑600mm，大大超過了條碼標簽，列印設備的機箱容量，而且標簽過重，列印設備的列印頭部的動力嚴重不足；

4.整卷標簽長度達3000m，人工手動的去回卷，帶來了不必要的工作強度而且嚴重影響了工作效率。

解決方案

對于黑色底色的封口標簽在印刷時預留空白區，作為封口貼二次列印二維區域，底色白色，大小16*16mm ，條碼大小13*13mm；

2.將原有整卷標簽寬未420mm一分為二，所提供標簽為可列印標簽，最大寬度不能超過220mm；

3.對于列印頭動力不足問題，需要提供外設標簽支架，該支架可提供標簽供應的動力，速度可調節；

4.為節省人力，提高效率，可做外設標簽回卷器；

5.需要支持相關列印平臺的防偽標識列印軟件。

6.對于所提供的樣標進行了打碼測試：使用了列印設備進行了二維碼（QR\DataMatrix（12*12mm））列印、掃描測試，測試結果滿足要求。

7.防偽標簽及防偽數據可按照批次進行管理；

8.本方案力求為客戶提供優質的解決方案，操作簡單，成本低廉，經過多方了解分析，在現有的印刷設備上加工改進的，與本方案相比成本較高。

主要組成部分：

1. 送卷器（含動力系統）；2.收卷器（含動力系統）；3.工作平臺；4電氣控制系統

煙草二維碼列印通訊軟件

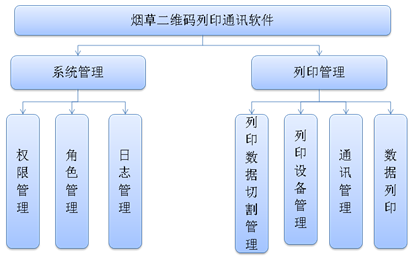

軟件介紹

煙草二維碼列印通訊軟件主要是圍繞煙草監數據的管理，實現防偽數據的列印管理，管理設置列印設備，列印模版管理等，從而實現煙草防偽二維碼數據的唯一性、準確性、高識別率。

3.3.2.1.1系統管理

系統管理功能分為權限管理、角色管理、標簽管理四個功能模塊。

權限管理、角色管理：據相關操作人員，設置不通的角色、權限，實現對列印平臺的控制，監管，以及對防偽數據信息的管理。

日志管理：在本系統上操作的每個環節包含操作人員的都會記錄在案，便于排查問題。

3.3.2.1.2列印管理

 列印管理分為列印數據切割管理 、列印設備管理 、通訊管理 、數據列印四個功能模塊：

 列印數據切割管理：對煙草二維碼防偽數據進行加密數據進行切割解密參數的設置，實現數據的可讀性。

 列印設備管理：有針對性的實現對列印設備的參數進行管理

 通訊管理：針對性的指定、編輯、添加、刪除列印設備的通訊端口。

 數據列印：實現煙草二維碼防偽數據的列印，并且可以選擇、設置列印模版。

數據接口實現數據共享，避免數據的孤島，能夠更好的為系統的應用拓展提供企業管理的增值服務。

相關硬件

 列印設備64-08、列印外設設備、工控機
